انتخاب پاور مناسب برای دوربین
مداربسته-قسمت

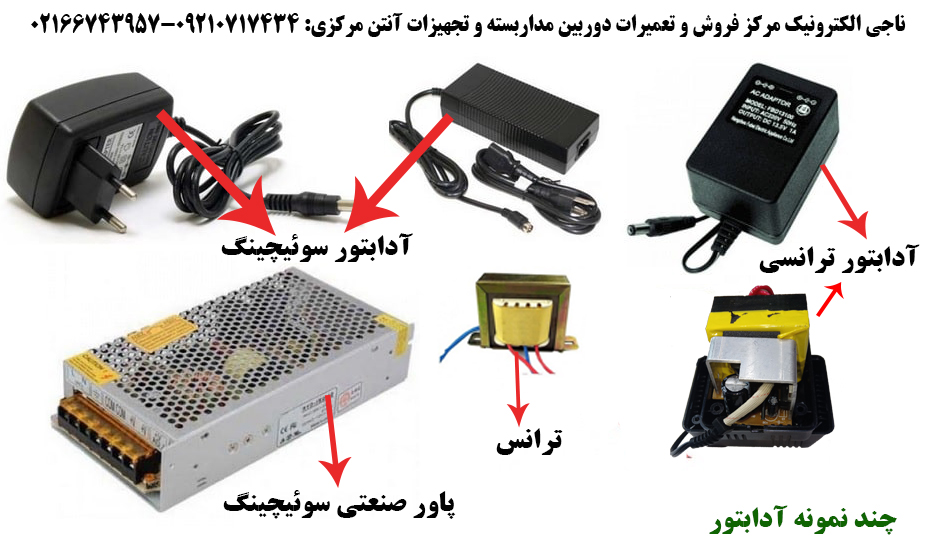

دومآدابتور با ترانس کاهنده ولتاژدر گذشته آدابتورها همگی بصورت القایی و یا همان ترانسی بود.در اینگونه آدابتورها ، ابتدا بوسیله یک ترانس کاهنده ،220 ولت برق شهری به ولتاژ مورد نیاز تبدیل شده و سپس با دو و یا چهار دیود ، ولتاژ خروجی از متناوب به مستقیم تبدیل شده و با یک و یا دو خازن ریپل آن گرفته می شد تا در دستگاه

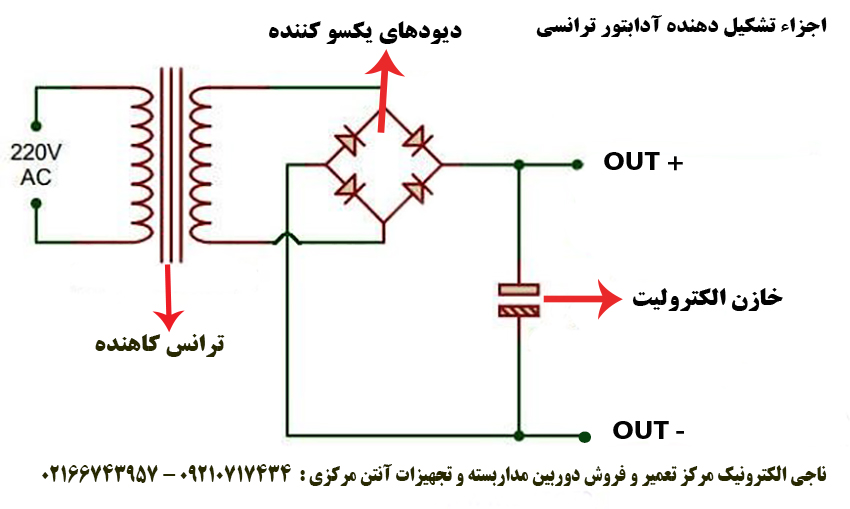

های مختلف مورد استفاده قرار گیرند.عکس سیم پیچ اولیه وثانویه و دیود وخازنترانس کاهنده ولتاژ از دو سیم پیچ مسی (طبق فرمول خاصی)که دور یک هسته مقوایی و یا پلاستیکی پیچیده شده و ورق های سیلیس که بصورت E و L بوده تشکیل شده که 220 ولت برق شهری به سیم پیچ اولیه وصل شده و ولتاژ خرجی از سیم پیچ ثانویه بصورت ایزوله شده گرفته میشود.ولتاژ ورودی و خروجی و جریان ترانس بسته به قطر هسته(طول و عرض هسته) طبق یک فرمول محاسبه میگردد.در ترانس های کاهنده چون با محاسبه دور بر ولت مشخص میشود چنانچه در ورودی ولتاژ افت و یا افزایش داشته باشد ، در خروجی ترانس هم ولتاژ بالطبع کم و یا زیاد میشود.مثلا فرض کنید در یک ترانس دور بر ولت 15 باشد ، اینگونه تعداد دور سیم پیچ های اولیه و ثانویه محاسبه میشود:15×220=3300 دور سیم پیچ اولیه15×12=180 دورسیم پیچ ثانویه برای 12 ولت(البته در محاسبه دور خروجی معمولا یک و یا دو ولت اضافه بر ولتاژ مورد نیاز جهت افت ولتاژ محاسبه میشود).حالا فرض میکنیم ولتاز برق شهر ما حدود 30 و یا 40 ولت افزایش ناگهانی پیدا کند.( چیزی که در برق شهری بواسطه خرابی شبکه و یا ... معمولا اتفاق می افتد ) در اینوقت ولتاژ خروجی حدود3 تا 5 ولت افزایش می یابد.یعنی بجای 12 ولت بین 15 تا 17 ولت ترانس ما خروجی میدهد.قابل ذکر است که افزایش ولتاژ در هر مد ناجی الکترونیک...
