انتخاب پاور مناسب برای سیستم های مداربسته مداربسته-قسمت دوم

1 1 1 1 دوربین 1-قسمت 1

آدابتور با ترانس کاهنده ولتاژ

در گذشته آدابتورها همگی بصورت القایی و یا همان ترانسی بود.

در اینگونه آدابتورها ، ابتدا بوسیله یک ترانس کاهنده ،220 ولت برق شهری به ولتاژ مورد نیاز تبدیل شده و سپس با دو و یا چهار دیود ، ولتاژ خروجی از متناوب به مستقیم تبدیل شده و با یک و یا دو خازن ریپل آن گرفته می شد تا در دستگاه1 مختلف مورد استفاده قرار گیرند.

عکس سیم پیچ اولیه وثانویه و دیود وخازن

ترانس کاهنده ولتاژ از دو سیم پیچ مسی (طبق فرمول خاصی)که دور یک هسته مقوایی و یا پلاستیکی پیچیده شده و ورق های سیلیس که بصورت E و L بوده تشکیل شده که 220 ولت برق شهری به سیم پیچ اولیه وصل شده و ولتاژ خرجی از سیم پیچ ثانویه بصورت ایزوله شده گرفته میشود.

ولتاژ ورودی و خروجی و جریان ترانس بسته به قطر هسته(طول و عرض هسته) طبق یک فرمول محاسبه میگردد.

در ترانس های کاهنده چون با محاسبه دور بر ولت مشخص میشود چنانچه در ورودی ولتاژ افت و یا افزایش داشته باشد ، در خروجی ترانس هم ولتاژ بالطبع کم و یا زیاد میشود.

مثلا فرض کنید در یک ترانس دور بر ولت 15 باشد ، اینگونه تعداد دور سیم پیچ های اولیه و ثانویه محاسبه میشود:

15×220=3300 دور سیم پیچ اولیه

15×12=180 دورسیم پیچ ثانویه برای 12 ولت(البته در محاسبه دور خروجی معمولا یک و یا دو ولت اضافه بر ولتاژ مورد نیاز جهت افت ولتاژ محاسبه میشود).

حالا فرض میکنیم ولتاز برق شهر ما حدود 30 و یا 40 ولت افزایش ناگهانی پیدا کند.( چیزی که در برق شهری بواسطه خرابی شبکه و یا ... معمولا اتفاق می افتد ) در اینوقت ولتاژ خروجی حدود3 تا 5 ولت افزایش می یابد.یعنی بجای 12 ولت بین 15 تا 17 ولت ترانس ما خروجی میدهد.

قابل ذکر است که افزایش ولتاژ در هر مدار و یا دستگاهی باعث صدمه دیدن قطعات الکترونیکی آن میشود.

مزایای آدابتور با ترانس کاهنده

عمر بالا ، تلرانس کم ولتاژ و جریان خروجی ،ایزوله بودن کامل خروجی نسبت به برق شهری ،مقاومت بالا نسبت به حرارت و رطوبت ،مقاوم بودن در هنگام اتصال کوتاه خروجی ،نویز کم از عمده مزایای آدابتورهای ترانسی می باشد.

معایب آدابتور با ترانس کاهنده

قیمت بالا بواسطه استفاده مقدار زیاد سیم مس و ورق سیلیس اولین عیب استفاده از آدابتور های ترانسی است. سنگینی وزن آن بواسطه استفاده از آهن در هسته آن دومین موردی است که آدابتورهای ترانسی را از رده تقریبا خارج کرده و سومین دلیل و ایراد آن حجم زیاد(بزرگ بودن) آن مخصوصا در جربان های(آمپر) بالا است.ریپل زیاد خروجی از عمده معایب دیگر آدابتورهای ترانسی است.

آدابتور سوئیچینگ (الکترونیکی)

با گسترش و پیشرفت علم الکترونیک، آدابتور ها هم پیشرفت قابل ملاحضه ای کرده و مدارات الکترونیکی سبک و کوچک و ارزان تر جایگزین ترانس های بزرگ و سنگین وزن و گران قیمت شدند.

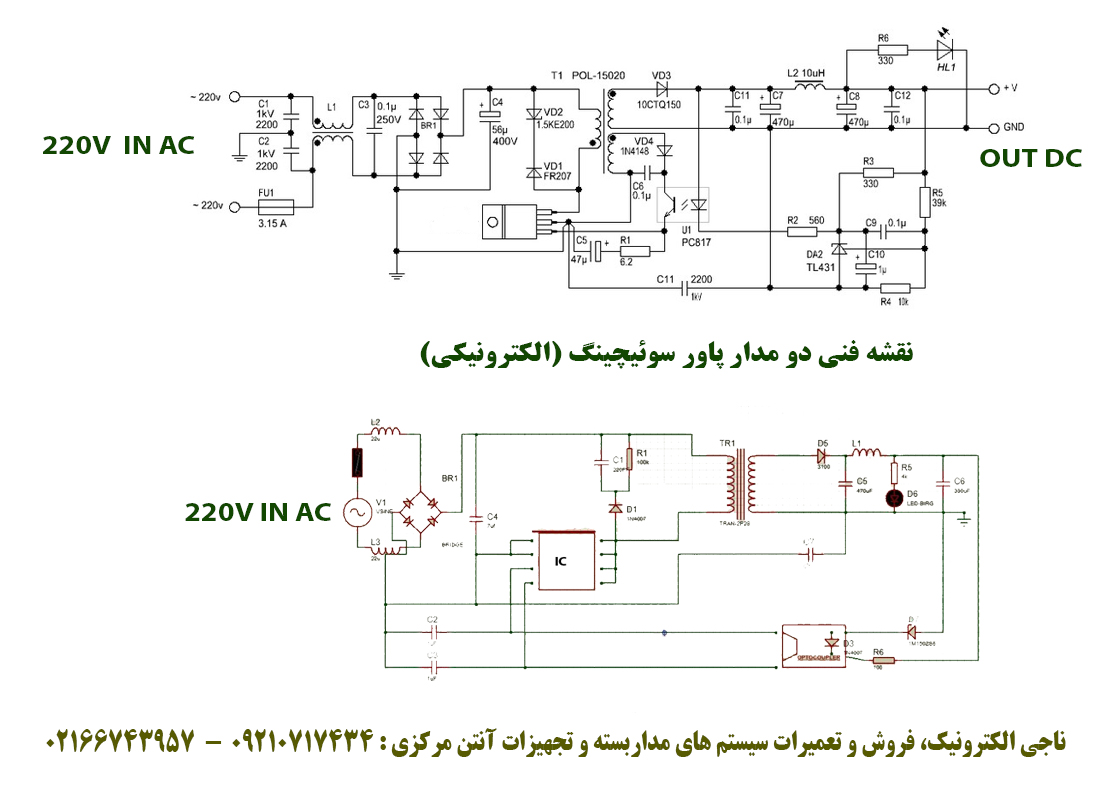

در آدابتورهای الکترونیکی(سوئیچینگ) ابتدا با چهار دیود و یک و یا دو خازن برق شهری متناوب 220 ولت به برق مستقیم 220 ولت تبدیل شده و سپس با مدار اسیلاتور و آشکار ساز و ترانس القایی هسته فریت و مدارهای مخصوص تثبیت کننده به ولتاژ مورد نیاز خروجی ثابت تبدیل میشود.

پاور و آدابتور های سوئیچینگ طوری طراحی شده اند که با ولتاژ بین 100 تا 250 ولت ، خروجی ثابتی داشته باشد.
